ROV (Remotely Operated Vehicle)

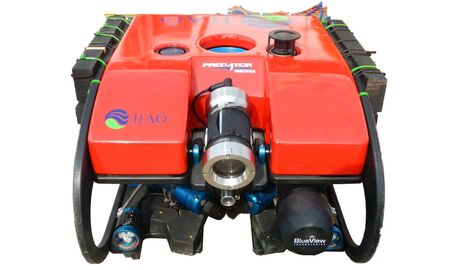

ROVs sind kabelgestützte Unterwasserfahrzeuge. Der PREDATOR gehört zur Klasse der Inspections-ROVs. Bei einem Gewicht von ca. 70 kg (on air) kann er auch von kleineren Schiffen und Booten problemlos eingesetzt werden.
Der PREDATOR ist für Arbeiten bis 300 m Wassertiefe konstruiert. Zur Standardausrüstung gehören ein Sonar (Ortung von Gegenständen mittels Schallimpulsen)
mit bis zu 100 m Reichweite und zwei Kameras:
- Die Weitwinkel-Kamera ermöglicht einen Überblick und wird zur Orientierung eingesetzt.
- Die Zoomkamera ist auf einer steuerbaren Neigemechanik (Tilt-Unit) und ermöglicht Nahaufnahmen von Objekten.
Zur Messung von Größenverhältnissen sind auf der Tilt-Unit parallel zur Kamera zwei Laser angebracht. Damit ist der PREDATOR für vielfältige Aufgaben gerüstet. Die Videodaten der beiden Kameras werden separat gespeichert und an eine Dokumentationssoftware in Echtzeit übergeben. So werden online die Videodaten mit den beobachteten „Events“ verknüpft. Dies vereinfacht die Auswertung und Archivierung des Videomaterials. Das vorrangige Einsatzgebiet des PREDATORs liegt in der deutschen Nord- und Ostsee, er ist jedoch in jedem anderen Gewässer (natürlich, anthropogen, Süß-, Salz- oder Brackwasser) einsetzbar.
Einsatzgebiete und Aufgabenstellungen
- Untersuchungen von UW-Konstruktionen
- Kabelkontrolle
- Pipelineuntersuchungen innen/außen
- Kolkschutzuntersuchungen
- Finden und Bergen von Objekten
Erweiterungen
Die modulare Bauweise des PREDATOR erlaubt die Erweiterung der Gerätekonfiguration entsprechend der jeweiligen Aufgabenstellung. Zum Beispiel kann er mit einem Manipulator (Greifarm) ausgerüstet werden, um Proben oder Gegenstände vom Meeresboden zu bergen. Zur genauen Positionsbestimmung des ROVs unter Wasser kann ein Interwassernavigationssystem (USBLSystem) in Verbindung mit einem hochgenauen Satelliten-Ortungssystem (DGPS) eingesetzt werden.
Personal
Der PREDATOR wird von drei Personen bedient. Das ROV-Team besteht aus zwei ROV-Piloten sowie einem Wissenschaftler. Die Bedienung der anspruchsvollen Technik bedarf umfangreicher Kenntnisse und Einarbeitung.
Technische Daten
| Einsatztiefe | bis 300 m |
| Kabellänge | (13 mm Durchmesser, salzwasserneutral (35 PSU)) |
| Gewicht | 70 kg (in air) |
| Maße: L/B/H | 900/620/450 mm |
| Motoren | 5 (4 horizontal, 1 vertical) |
| Geschwindigkeiten | > 3 kn (5,5 km/h) |
| Licht | 4 LED-Lampen (je 1600 Lumen) |
| Kameras | 1 Weitwinkel-Farbkamera mit Fixfokus 1 HD Zoom-Farbkamera Kameras sind auf einer Tilt-Unit montiert |
| Laser | 2 parallel installierte Laser, Abstand 6 cm |
| Sonar | Blue View-Sonar mit 100 m Reichweite |
| Betriebsspannung | Input: 230 V Wechselspannung |
| Dokumentationssoftware | |
| Helmsman-Display |
